Typy senzorů

Požadavky na snímače tlaku a výšky hladiny jsou rozmanité a vyžadují vedle inteligentních konstrukčních řešení především výběr senzorů.

BD SENSORS je v celosvětovém měřítku jednou z mála firem, které nabízejí a zpracovávají všechny čtyři typy senzorů, které jsou v moderní tlakoměrné technice používány.

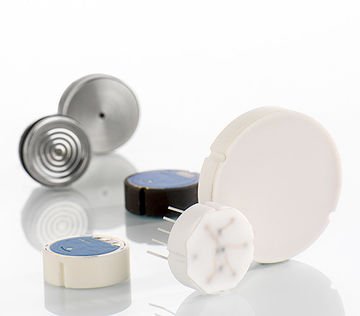

Přehled senzorů tlaku

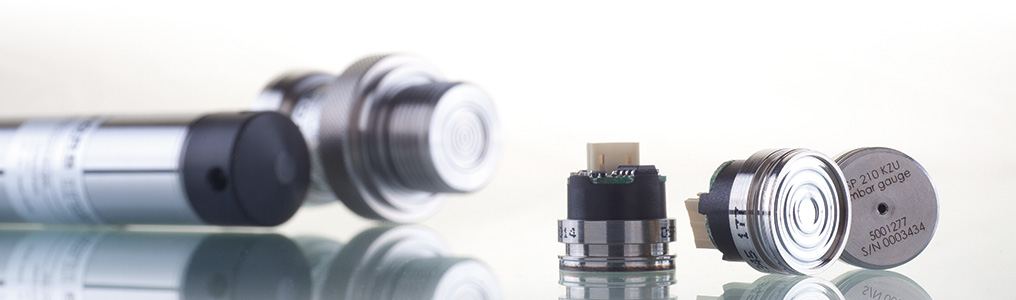

Senzor na bázi polovodičového tenzometru	Jmenovité tlaky	Aplikace
Typ DSP 210 (Ø = 18 mm) Typ DSP 220 (Ø = 15,8 mm) bez oddělovací membrány	20 mbar až 7 bar	plyny, stlačený vzduch, nízkoviskózní neagresivní média
Typ DSP 410 / DSP 411 (Ø = 18 mm) s oddělovací membránou Typ DSP 420 / DSP 421 (Ø = 15,8 mm) s oddělovací membránou	100 mbar až 40 bar	plynná a kapalná média, která jsou slučitelná s nerezovou ocelí
Typ DSP 412 (Ø = 18 mm) s oddělovací membránou Typ DSP 414 (Ø = 15,8 mm) s oddělovací membránou	60 mbar až 1000 bar	plynná a kapalná média, která jsou slučitelná s nerezovou ocelí

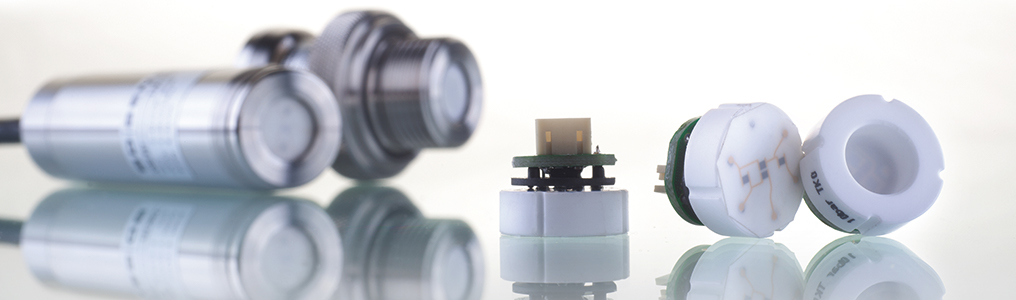

Keramický tlustovrstvý senzor	Jmenovité tlaky	Aplikace
Typ DSK 511 s čelní membránou Ø = 18 mm	0,5 bar až 600 bar	pro agresivní média a kyslík; s čelní membránou určeno pro viskózní a případně i znečištěná média
Typ DSK 516 s čelní membránou Ø = 15 mm	0,5 bar až 50 bar	pro ponorné sondy pro Ø 17 mm a snímače tlaku s čelním připojením G 1/2"
Typ DSK 611 v monolitickém provedení Ø = 18 mm	2 bar až 400 bar	OEM produkty s výborným poměrem ceny a kvality
Typ DSK 519 s čelní membránou Ø = 32,4 mm	250 mbar až 2 bar	měření malých tlaků; senzor je mechanicky robustní a je určen i pro přetížení

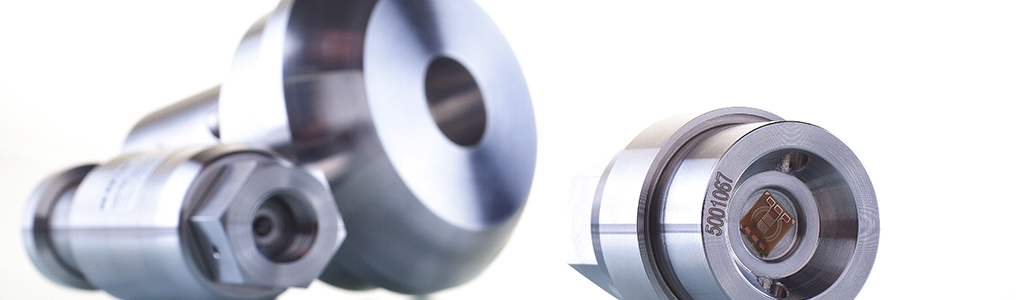

Nerezový tenkovrstvý senzor	Jmenovité tlaky	Aplikace
Nerezový tenkovrstvý senzor	60 bar až 2.200 bar	hydraulické aplikace
DMS folie	1.000 bar až 6.000 bar	hydraulické aplikace, vysoce dynamická tlaková zařízení
Typ Microfused	3,5 bar až 700 bar	hydraulické a kyslíkové aplikace

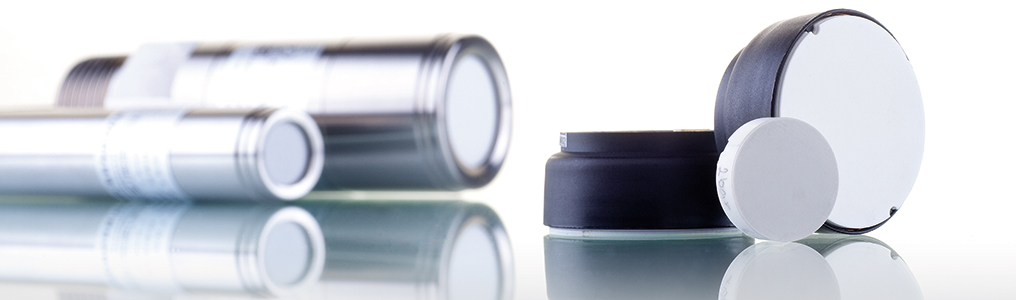

Kapacitní keramický senzor	Jmenovitý tlak	Aplikace
Typ DSK 705 Ø = 32,4 mm	60 mbar až 20 bar	upřednostňován pro hydrostatické měření výsky hladiny jako vestavná nebo ponorná sonda, také pro agresivní média (kyseliny, louhy apod.)
Typ DSK 720 M Ø = 18 mm	100 mbar až 50 bar	upřednostňován pro hydrostatické měření výsky hladiny jako vestavná nebo ponorná sonda, také pro agresivní média (kyseliny, louhy apod.)
